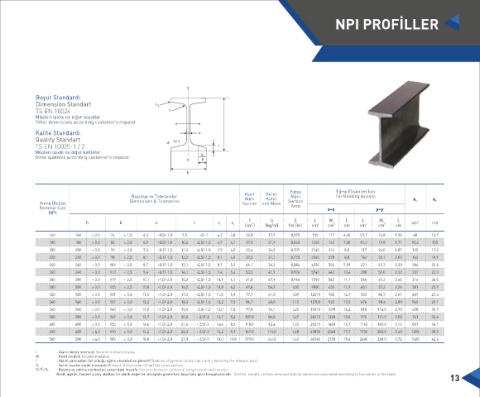

NPI PROFİLLER
y
Boyut Standardý
Dimension Standart r 2
TS EN 10024 r 1
Müþteri talebi ile diðer boyutlar
Other dimensions according customers request x x
Kalite Standardý s
Quality Standart
A %14
TS EN 10025-1 / 2 t
Müþteri talebi ile diðer kaliteler b
Other qualities according customers request
y 4
b
Yüzey Eðme Eksenleri Ýçin
Kesit Birim
Boyutlar ve Toleranslar Alaný Kütle Alaný For Bending Axieses
Anma Ölçüsü Dimensions & Tolerances Section Unit Mass Surface s x s x
Nominal Size Area x-x y-y
NPI
F G S
h b s t r 1 r 2 2 2 I x 4 W x 3 Ý x I y 4 W y 3 Ý y cm 3 cm
(cm ) (kg/m) (m /m) cm cm cm cm cm cm
160 160 + - 2,0 74 + - 1,5 6,3 +0,5/-1,0 9,5 + 2/-1 6,3 3,8 22,8 17,9 0,575 935 117 6,40 57,7 14,8 1,55 68 13,7
180 180 2,0 82 2,0 6,9 0,5/-1,0 10,4 +2,5/-1,5 6,9 4,1 27,9 21,9 0,640 1450 161 7,20 81,3 19,8 1,71 93,4 155
200 200 2,0 90 2,0 7,5 0,7/-1,5 11,3 2,5/-1,5 7,5 4,5 33,4 26,2 0,709 2140 214 8,0 117 26,0 1,87 125 17,2
220 220 3,0 98 2,0 8,1 0,7/-1,5 12,2 2,5/-1,5 8,1 4,9 39,5 31,1 0,775 3060 278 8,8 162 33,1 2,02 162 18,9
240 240 3,0 106 2,5 8,7 0,7/-1,5 13,1 2,5/-1,5 8,7 5,2 46,1 36,2 0,884 4250 354 9,59 221 41,7 2,20 206 20,6
260 260 3,0 113 2,5 9,4 0,7/-1,5 14,1 2,5/-1,5 9,4 5,6 53,3 41,9 0,906 5740 442 10,4 288 51,0 2,32 257 22,3
280 280 3,0 119 2,5 10,1 1,0/-2,0 15,2 2,5/-1,5 10,1 6,1 61,0 47,9 0,966 7590 542 11,1 364 61,2 2,45 316 24,0
300 300 3,0 125 2,5 10,8 1,0/-2,0 16,2 2,5/-1,5 10,8 6,5 69,0 54,2 1,03 9800 653 11,9 451 72,2 2,56 381 25,7
320 320 3,0 131 3,0 11,5 1,0/-2,0 17,3 2,5/-1,5 11,5 6,9 77,7 61,0 1,09 12510 782 12,7 555 84,7 2,67 457 27,4
340 340 3,0 137 3,0 12,2 1,0/-2,0 18,3 2,5/-1,5 12,2 7,3 86,7 68,0 1,15 15700 923 13,5 674 98,4 2,80 540 29,1
360 360 3,0 143 3,0 13,0 1,0/-2,0 19,5 2,5/-1,5 13,0 7,8 97,0 76,1 1,21 19610 1090 14,2 818 114,0 2,90 638 30,7
380 380 3,0 149 3,0 13,7 1,0/-2,0 20,5 2,5/-2 13,7 8,2 107,0 84,0 1,27 24010 1260 15,0 975 131,0 3,02 741 32,4
400 400 3,0 155 3,0 14,4 1,0/-2,0 21,6 2,5/-2 14,4 8,5 118,0 92,4 1,33 29210 1460 15,7 1160 149,0 3,13 857 34,1
450 450 4,0 170 3,0 16,2 1,0/-2,0 24,3 2,5/-2 16,2 9,7 147,0 115,0 1,48 45850 2040 17,7 1730 203,0 3,43 1200 38,3
500 500 + - 4,0 185 + - 3,0 18,0 +1,0/-2,0 27,0 + 2,5/-2 18,0 10,8 179,0 141,0 1,63 68740 2750 19,6 2480 268,0 3,72 1620 42,4
ý : Alanýn ikinci momenti Second moment of area
w : Kesit modülü Section modulus
i : Atalet yarýçaplarý (ait olduðu eðme eksenlerine göredir) Radious of gyration (subscript x and y denoting the relevant axis)
: Yarým kesitin statik momenti Moment of first order of half the cross section
s x
x
x
s =I :s x : Basma ve çekme merkezleri arasýndaki mesafe Distance between centers of compression and tension.
Kesit, aðýrlýk, toplam yüzey alanlarý ile statik deðerler çizelgede gösterilen boyutlara göre hesaplanmýþtýr. Section, weight, surface area and statical values are calculated according to the values in the table.
