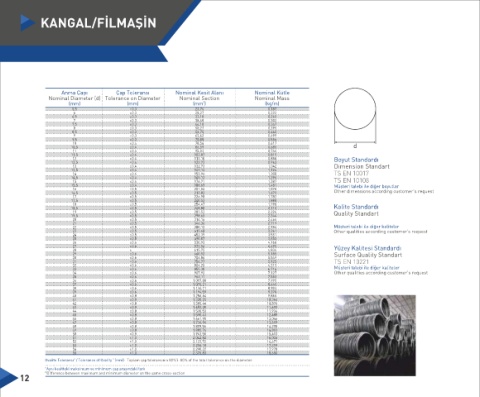

KANGAL/FİLMAŞİN
Anma Çapý Çap Toleransý Nominal Kesit Alaný Nominal Kütle
Nominal Diameter (d) Tolerance on Diameter Nominal Section Nominal Mass
2
(mm) (mm) (mm ) (kg/m)
5,5 + - 0,3 23,76 0,187
6 0,3 28,27 0,222
6,5 0,3 33,18 0,260
7 0,3 38,48 0,302
7,5 0,3 44,18 0,347
8 0,3 50,27 0,395
8,5 0,3 56,75 0,445
9 0,3 63,62 0,499
9,5 0,3 70,88 0,556
10 0,4 78,54 0,617
10,5 0,4 86,59 0,680 d
11 0,4 95,03 0,746
11,5 0,4 103,87 0,815
12 0,4 113,10 0,888 Boyut Standardý
12,5 0,4 122,72 0,963
13 0,4 132,73 1,042 Dimension Standart
13,5 0,4 143,14 1,124
14 0,4 153,94 1,208 TS EN 10017
14,5 0,4 165,13 1,296
15 0,4 176,71 1,387 TS EN 10108
15,5 0,4 188,69 1,481 Müþteri talebi ile diðer boyutlar
16 0,5 201,06 1,578
16,5 0,5 213,82 1,679 Other dimensions according customers request
17 0,5 226,98 1,782
17,5 0,5 240,53 1,888
18 0,5 254,47 1,998
18,5 0,5 268,80 2,110 Kalite Standardý
19 0,5 283,53 2,226 Quality Standart
19,5 0,5 298,65 2,344
20 0,5 314,16 2,466
21 0,5 346,36 2,719
22 0,5 380,13 2,984 Müþteri talebi ile diðer kaliteler
23 0,5 415,48 3,261 Other qualities according customers request
24 0,5 452,39 3,551
25 0,5 490,87 3,853
26 0,6 530,93 4,168
27 0,6 572,56 4,495 Yüzey Kalitesi Standardý
28 615,75 4,834
29 0,6 660,52 5,185 Surface Quality Standart
30 0,6 706,86 5,549
31 0,6 754,77 5,925 TS EN 10221
32 0,6 804,25 6,313 Müþteri talebi ile diðer kaliteler
33 0,6 855,30 6,714
34 0,6 907,92 7,127 Other qualities according customers request
35 0,6 962,11 7,553
36 0,6 1.017,88 7,990
37 0,6 1.075,21 8,440
38 0,6 1.134,11 8,903
39 0,6 1.194,59 9,378
40 0,8 1.256,64 9,865
41 0,8 1.320,25 10,364
42 0,8 1.385,44 10,876
43 0,8 1.452,20 11,400
44 0,8 1.520,53 11,936
45 0,8 1.590,43 12,485
46 0,8 1.661,90 13,046
47 0,8 1.734,94 13,619
48 0,8 1.809,56 14,205
49 0,8 1.885,74 14,803
50 0,8 1.963,50 15,413
51 1,0 2.042,82 16,036
52 1,0 2.123,72 16,671
53 1,0 2.206,18 17,319
54 1,0 2.290,22 17,978
55 + - 1,0 2.375,83 18,650
Ovalite Toleransý / Tolerance of Ovality (mm): Toplam çap toleransýnýn 80%i. 80% of the total tolerance on the diameter.
a
a
a Ayný kesitteki maksimum ve minimum çap arasýndaki fark
a Difference between maximum and minimum diameter on the same cross-section
