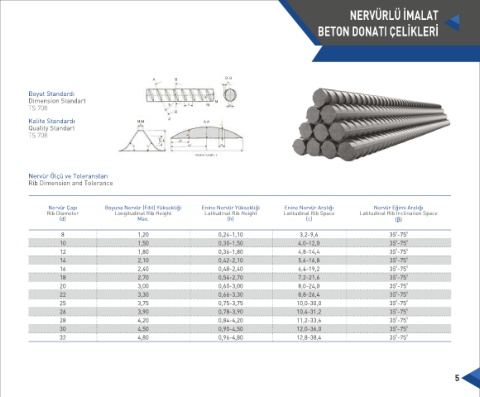

NERVÜRLÜ İMALAT

BETON DONATI ÇELİKLERİ

A B B-B
an
Boyut Standardý
Dimension Standart M
β c M e
TS 708
B
Kalite Standardý M-M A A-A
b
Quality Standart
TS 708 a
2
am am L/4
a1
a L/2 L
a
L
Uzunluk / Length = L
Nervür Ölçü ve Toleranslarý
Rib Dimension and Tolerance

Nervür Çapý Boyuna Nervür (Fitil) Yüksekliði Enine Nervür Yüksekliði Enine Nervür Aralýðý Nervür Eðimi Aralýðý
Rib Diameter Longitudinal Rib Height Latitudinal Rib Height Latitudinal Rib Space Latitudinal Rib Inclination Space
(d) Max. (h) (c) ( )β

0
8 1,20 0,24-1,10 3,2-9,6 35 -75 0
10 1,50 0,30-1,50 4,0-12,0 35 -75 0
0
12 1,80 0,36-1,80 4,8-14,4 35 -75 0
0
14 2,10 0,42-2,10 5,6-16,8 35 -75 0
0
0
16 2,40 0,48-2,40 6,4-19,2 35 -75 0
18 2,70 0,54-2,70 7,2-21,6 35 -75 0
0
20 3,00 0,60-3,00 8,0-24,0 35 -75 0
0
22 3,30 0,66-3,30 8,8-26,4 35 -75 0
0
0
25 3,75 0,75-3,75 10,0-30,0 35 -75 0
0
26 3,90 0,78-3,90 10,4-31,2 35 -75 0
0
28 4,20 0,84-4,20 11,2-33,6 35 -75 0
0
30 4,50 0,90-4,50 12,0-36,0 35 -75 0
0
32 4,80 0,96-4,80 12,8-38,4 35 -75 0
